N2001-独立式网关

1: 适用于已有环控器的棚舍联网
2: 自带后备电池
3: 安装时只需要连接电源和数据线
4: 远程数据监控功能
5: 建立数据平台,发挥数据价值
6: 具备有线网络和4G网络接入功能
7: 强大的手机和PC端分析软件功能
8: 具备短信电话报警功能
9: 适用于主流品牌的环控器联网
10: IP65防水、防尘设计
分类: 网关
产品详情

N2001 是一款为农业定制及环控对接和报警为一体的网关。网关目前可以直接对接多种品牌环控。直接上传到服务器,用户可以通过服务器实时查看,也可远程查看环控参数。网关支持环控报警及外部输入报警。报警方式:短信告知外加电话提醒。用户可以通过服务器设置报警号码。 网关还可扩展采集其它传感器数据。与N2000有三点不同,一是供电为220V;二是内置铅酸电池;三是防水等级为IP65。


一、 养殖物联网系统


本物联网系统是我公司研发的一套运行稳定、成熟化、低成本、高可靠性、适于大面积推广的养殖行业物联网解决方案,本系统积极探索了养殖物联网产业商业化运营机制和模式,对传感器技术、无线传输网络、智能信息处理等物联网技术在养殖行业领域进行了大规模产业化应用示范。

在安全饲养方面,本系统能够帮助企业建立完善的生产档案,建立畜禽养殖过程的数据基础;同时帮助企业管理者实现畜禽生产过程的实时监控,提高畜禽生产的安全性,进而降低生产者的劳动强度,提高劳动效率。

   系统接口齐全可接入AC2000等主流环控器。


二、 养殖环控物联网作用和效益


1、避免损失,物联网报警机制完善,当发生严重事故(停电、高温)时,通过物联网的报警机制在几秒钟内实现报警电话和短信通知。相关人员通过报警短信或手机APP就能知道目标棚舍发生了具体事件,以便采取合理措施

同时,如果安装有应急通风物联网网关的棚舍,在环控失效或死机时自动采取应急通风。

2、提高设备维护人员或电工的积极性,设备故障维修情况、设备维护保养情况等信息通过养殖物联网透明化,相关管理人员或者老板都可以直接第一时间了解相关人员的工作量和工作效果。不但节省汇报时间而且更真实可信。

3、提高管理效率,信息处理方便快捷,管理人员掌握全局不费事,更容易发现问题并快速解决问题,提高生产效率和节约成本

4、养殖环控远程诊断,提供自动化技术人员的效率和出差费用

5、数据积累方便集团化公司对不同养殖场的数据对比,优化和改进存在问题养殖场,还可以通过排名等方式引入竞争,提高集团整体效率。

6、物联网系统的日志和历史记录有利于问题发生时的追溯,责任明确

7、生产报表的数据来自自动采集,避免人为疏忽记录错误和造假行为。

8、养殖物联网通过饮水量对畜禽的动态健康状态有一定的预警作用

9、集团公司管理标准化的有利手段之一,信息实时真实,标准一致,提高管理的有效性

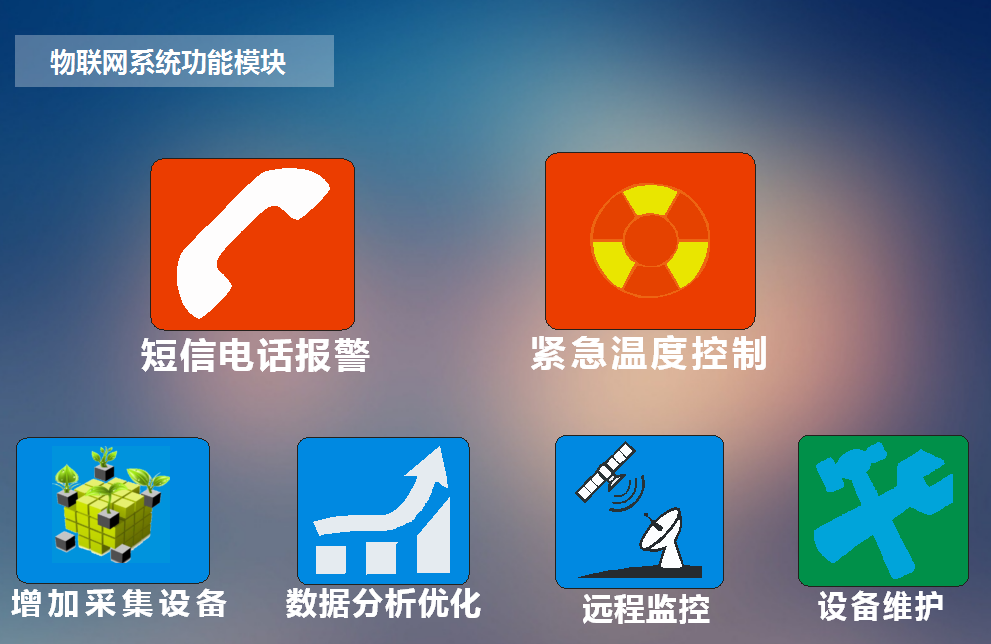

三、 系统技术实现及特点

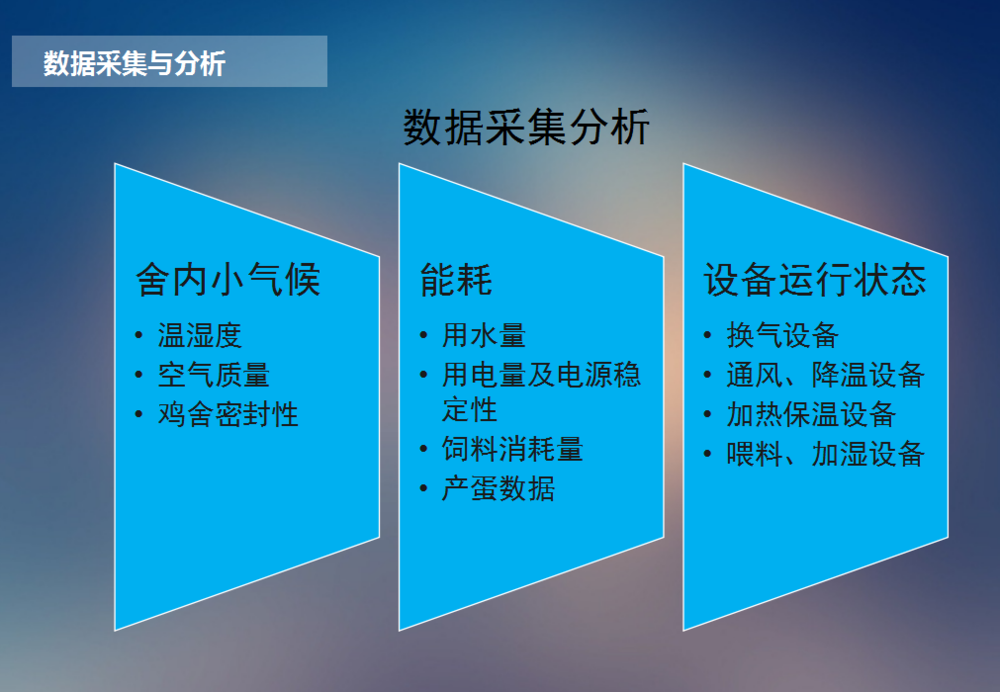

(1)数据采集监测及分析功能

环境数据采集-温度传感器、湿度传感器、二氧化碳传感器、风速传感器等,也可根据客户需求添加其他种类传感器设备;

生产数据采集-饮水量(安装智能水表)、饲料量(料塔处须有称重设备并有通信协议对接)、用电量(在制作控制电箱时加入电表设备);


环控器数据采集-可接入国内外多种主流品牌的环控器,采集其中的环境数据(温度、湿度、气体、料量、水量和光照度等等)、设备状态数据、生产数据、报警信息和设置参数等;

所有采集到的数据都会保存至服务器中,可生成各式数据曲线、数据报表,方便进行数据分析,可进行日志查询,方便查找和分析问题。





(2) 远程诊断

养殖环境不理想时,可调用系统诊断功能,对通风设置、系统参数设计进行分析及人工修改。避免技术人员不能即时达到现成造成不必要的损失,同时降低售后服务的费用




(3) 设备维护

         养殖设备日常维护管理,根据设备实际运行次数、时长等关键参数关联设备使用寿命计算出设备维护期限及时提醒相关人员进行保养维护



(4) 联网方式

一个棚舍配备一台养殖物联网网关,独立上传数据,不受其他设备影响,网关中配有4G或GPRS通信模块,可插入手机SIM卡进行通信,无需再额外铺设有线网络,可有效避免有线网络在使用过程中存在的断线、雷击等问题,确保数据实时上传,保证报警信息及时送达。

(3)报警功能

可设定传感器阀值报警,如高温报警等,除设定的阀值报警外。如遇棚舍突然断电等情况,养殖物联网网关亦可发出报警信息,如发短信、打电话、信息推送等;

如需要实现发短信、打电话报警功能,须插入手机SIM卡(个人实名制的手机卡),如不需要发短信、打电话报警功能,也可插入物联网卡。只实现通信功能,亦可实现信息推送功能。



(4)多终端操作

电脑端-采集web应用,只需在电脑浏览器中输入网址,即可登录系统


手机端-实时查看数据,接收报警信息等。

(5)视频监控

相对独立的一套系统,一般采用P2P摄像头实现远程查看视频的要求,摄像头厂家提供SDK后,可嵌入至系统软件内,与数据采集系统在一个界面呈现出来;

一般需要光纤入舍,才可满足摄像头对带宽的要求,并且能够避免由于长距离布线而带来的不稳定和雷击的风险。

(6)开放性

通讯接口多样化,兼容多种标准协议(以太网TCP/IP、Modbus和自定义协议)

开发数据库接口,可对接第三方专业管理软件。和集团公司的养猪管理软件对接、第三方养鸡场管理软件均有成功案例。


四、 单栋猪舍常用传感器布局

温度传感器:3个【室内2个,均分安装(即三分之一各一个),室外1个】

湿度传感器:1个(安装在猪舍中间位置)

二氧化碳传感器:1个(安装在猪舍中间位置)

风速传感器:1个(安装在猪舍中间位置,如果是半开放式的猪舍,可不安装)

传感器一般安装在距离地面1米左右,可视情况调整,总体原则是尽量距离猪只近,又不会被猪只破坏掉(拱掉或咬掉等情况)
